SKU : 08AVO-4T
แบรนด์ : ACE
Share

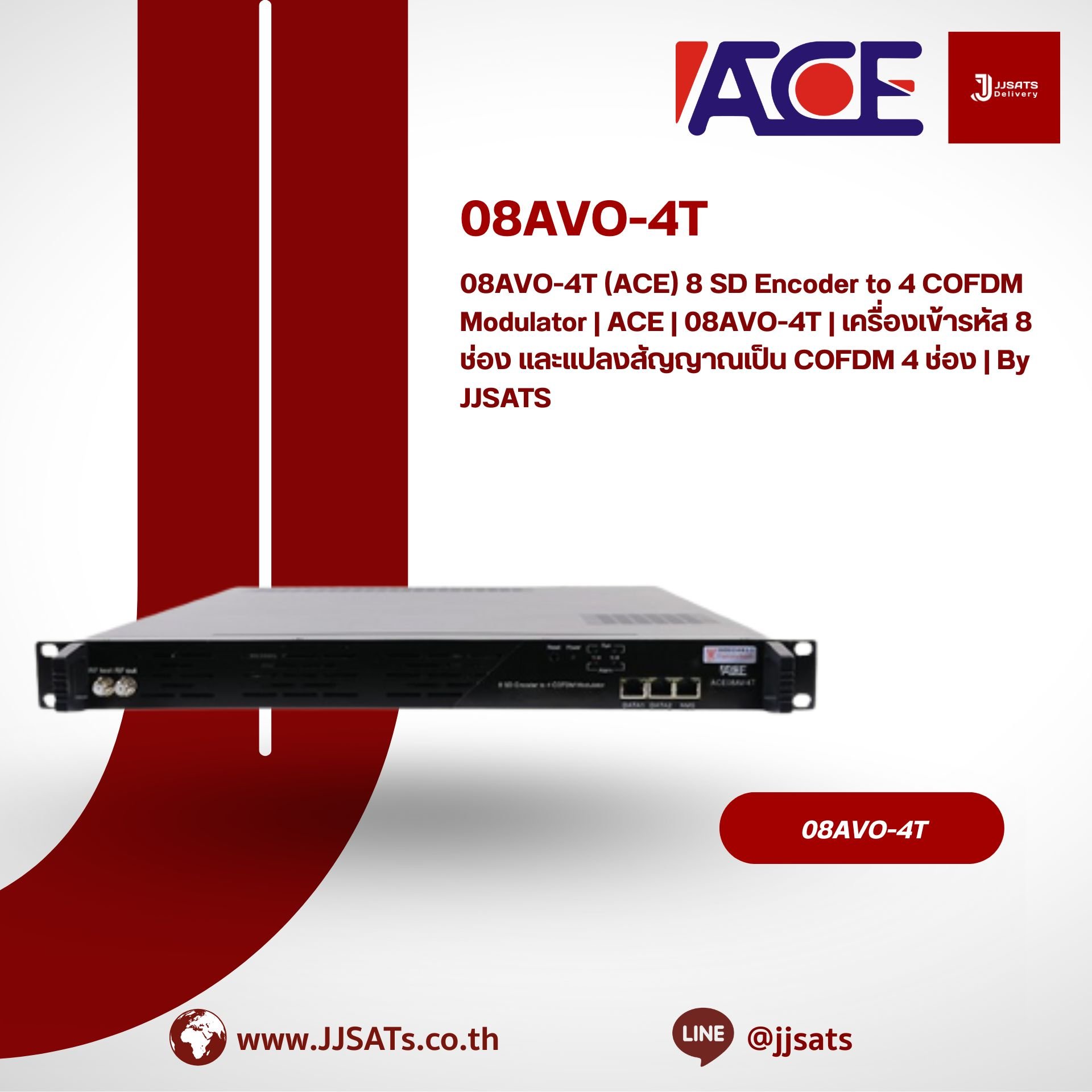

ACE 08AVO-4T เป็นอุปกรณ์หัวสถานีแบบครบวงจร ที่ออกแบบมาเพื่อเข้ารหัสอินพุตวิดีโออนาล็อกความละเอียดมาตรฐาน (SD) 8 ช่องสัญญาณ และแปลงให้เป็นสัญญาณการกระจายเสียงดิจิทัล DVB-T ได้อย่างมีประสิทธิภาพ รองรับการเข้ารหัสวิดีโอ MPEG2 และรูปแบบเสียงที่หลากหลาย รวมถึง MPEG1 Layer II และ AC3 (2.0) นอกเหนือจากอินพุตอนาล็อกแล้ว อุปกรณ์ยังสามารถรองรับอินพุต IP ผ่านโพรโทคอล UDP และ RTP จากนั้นทำการมัลติเพล็กซ์, การเข้ารหัส (scrambling) และการมอดูเลต DVB-T เพื่อให้ได้เอาต์พุต RF 4 แคริเออร์ที่อยู่ติดกัน และเอาต์พุต 4 MPTS ผ่านพอร์ต GE เพียงพอร์ตเดียว ทั้งหมดนี้สามารถจัดการได้ง่ายผ่านอินเทอร์เฟซเว็บ ทำให้เป็นโซลูชันที่คุ้มค่าและยืดหยุ่นสำหรับระบบกระจายสัญญาณ DTV ขนาดกะทัดรัด
| ข้อมูลจำเพาะ: ACE 08AVO-4T | |
| อินพุต (Input) | |
| อินพุตอนาล็อก | 8 อินพุต CVBS, อินเทอร์เฟซ RCA |
| อินพุต IP | 128 อินพุต IP ผ่าน UDP และ RTP, DATA1 และ DATA2, RJ45 |
| การเข้ารหัสวิดีโอ (Video Encoding) | |
| การเข้ารหัส | MPEG-2 |
| ความละเอียดอินพุต | 720×480_60i, 544×480_60i, 352×480_60i, 352×240_60i, 320×240_60i, 176×240_60i, 176×120_60i |
| ความละเอียดเอาต์พุต | 720×576_50i, 704×576_50i, 640×576_50i, 352×288_50i, 320×288_50i, 176×288_50i, 176×144_50i |
| บิตเรต | 0.5Mbps~8Mbps ต่อช่องสัญญาณ |
| การควบคุมอัตรา | CBR/VBR |
| โครงสร้าง GOP | GOP_0_B, GOP_1_B, GOP_2_B, GOP_3_B |
| การปรับปรุงล่วงหน้า | De-interlacing, การลดสัญญาณรบกวน (noise reduction) |
| การเข้ารหัสเสียง (Audio Encoding) | |
| การเข้ารหัส | MPEG-1 Layer 2 |
| อัตราการสุ่มตัวอย่าง | 48KHz |
| ความละเอียด | 24-bit |
| บิตเรต | 64Kbps, 128Kbps, 192kbps, 256kbps, 320kbps, 384kbps ต่อช่องสัญญาณ |
| การมัลติเพล็กซ์ (Multiplexing) | |
| การรีแมป PID สูงสุด | 180 อินพุตต่อช่องสัญญาณ |
| ฟังก์ชัน | การรีแมป PID (อัตโนมัติหรือแมนนวล) การปรับ PCR อย่างแม่นยำ การสร้างตาราง PSI/ SI โดยอัตโนมัติ |
| DVB-T Modulator | |
| มาตรฐาน | EN300744 |
| เอาต์พุต RF | 1×RF 4 COFDM DVB-T เอาต์พุต (4 แคริเออร์รวมกัน) |
| โหมด FFT | 2K |
| แบนด์วิดท์ | 6M, 7M, 8M |
| Constellation | QPSK, 16QAM, 64QAM |
| Guard Interval | 1/4, 1/8, 1/16, 1/32 |
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 |
| MER | ≥42dB |
| ความถี่ RF | 50~960MHz, ปรับทีละ 1KHz |
| ระดับเอาต์พุต RF | -28~ -3dbm, ปรับทีละ 0.1dB |
| สตรีมเอาต์พุต (Stream Output) | |
| เอาต์พุต RF | เอาต์พุต RF (อินเทอร์เฟซ F-Type) |
| เอาต์พุต IP | 4 IP MPTS เอาต์พุตผ่าน UDP/RTP, 1×1000M Base-T อินเทอร์เฟซ Ethernet |
| ระบบและข้อมูลทั่วไป (System and General) | |
| ฟังก์ชันระบบ | การจัดการเครือข่าย (WEB), ภาษาอังกฤษ |
| ขนาด (กว้าง×ยาว×สูง) | 482mm×410mm×44mm |
| อุณหภูมิ | 0~45°C (ทำงาน); -20~80°C (จัดเก็บ) |
| แหล่งจ่ายไฟ | AC 110V±10%, 50/60Hz, AC 220V±10%, 50/60Hz |
